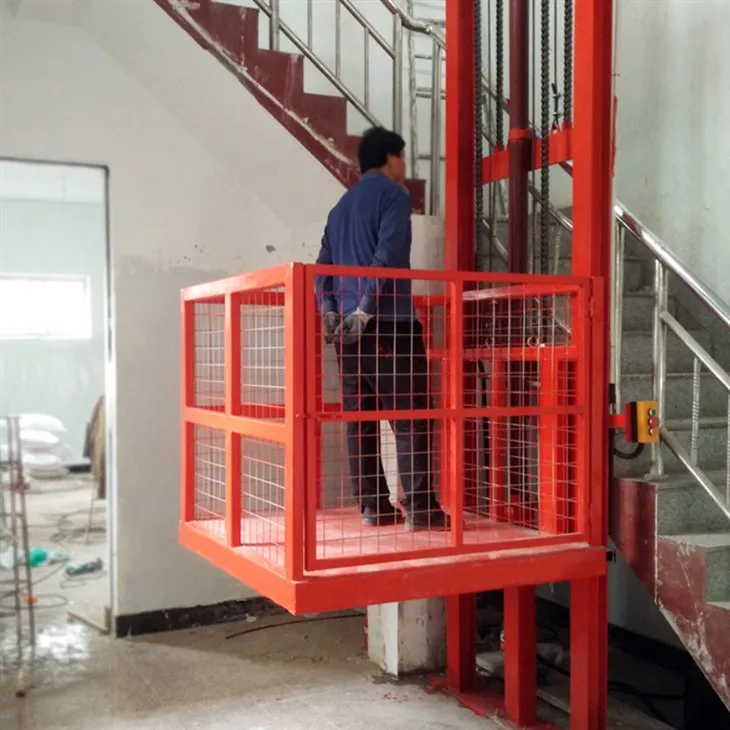

En Guide Rail Cargo Lift er et lodret løftesystem designet til at transportere varer mellem etager. Kernekomponenterne i dette system inkluderer guideskinner, en løftplatform, løftemekanismer og sikkerhedsanordninger. Nedenfor er en detaljeret sammenbrud af, hvordan guide -skinnerne og løftplatformen er forbundet og interagerer for at sikre sikker og stabil drift.
1. Guide Rails: Den lodrette vej
Guideskinnerne giver en stabil, kontrolleret sti til løftplatformen. De er typisk lavet af stål og er sikkert monteret på en bygningsmur eller en dedikeret støttestruktur.
Typer af guideskinner:
T-formede skinner-ofte brugt til tunge applikationer, der giver fremragende stabilitet.
Rektangulære eller C-formede skinner-brugt i visse designs til at imødekomme forskellige platformbevægelsesbehov.
Round Shaft Rails-Brugt i mindre eller specialbyggede elevatorer.
Vejledning af jernbaneinstallation:
- Monteret lodret langs løfteskaftet ved hjælp af beslag og ankerbolte.
- placeret på begge sider af løftplatformen for at sikre afbalanceret bevægelse.
- Afstanden mellem guideskinner kalibreres omhyggeligt for at matche platformens størrelse og bærende kapacitet.
2. Løftplatform: den bevægende struktur
Løftplatformen er den del af liften, der bærer lasten. Det er forbundet til og bevæger sig langs guideskinnerne ved hjælp af en kombination af ruller, guide sko og supportrammer.
Nøglekomponenter i løftplatformen:
Hovedramme: En stærk stålstruktur, der holder platformdækket.
Platformdæk: Overfladen, hvor lasten er placeret.
Ruller eller guide sko: Disse komponenter glider langs guideskinnerne for at minimere friktion og forhindre svingning.
3. Forbindelsesmekanisme mellem guideskinner og platform
Løftplatformen er forbundet til guideskinnerne ved hjælp af to nøglesystemer:
(A) Roller \/ guide sko system
Ruller eller styresko er monteret på begge sider af løftplatformen.
-Disse ruller passer tæt ind i styreskinnerne, hvilket sikrer glat bevægelse med minimal lateral (side-til-side) bevægelse.
Materiale af ruller: Typisk lavet af hærdet stål eller nylon for at reducere slid.
Funktion: Disse ruller ruller op og ned langs guideskinnerne, hvilket gør det muligt for platformen at bevæge sig lodret i en lige linje.
(B) Løftemekanismeforbindelse
Løftplatformen bevæger sig op og ned langs guideskinnerne ved hjælp af en af følgende mekanismer:
1. Hydraulisk cylindersystem (mest almindeligt)
- En hydraulisk cylinder er monteret i bunden eller siden af platformen.
- Cylinderen skubber platformen opad, mens den trækkes tilbage for at sænke den.
- Vejledningsskinner sikrer platformens lodrette justering.
2. stålkæde eller ståltov til hejsesystem
- Tunge stålkæder eller trådtov er forbundet til platformen.
- Kæderne passerer over remskiver og drives af en elektrisk motor.
- Vejledningsskinner forhindrer svingende og hold platformen i bevægelse i en lige linje.
3. skruedrevsystem (mindre almindeligt)
- En blyskruemekanisme bevæger platformen langs guideskinnerne.
- Skruens rotation bevæger platformen op og ned.
4. Sikkerhedsfunktioner i Guide Rail-Platform Connection
Da lastlift ofte bærer tunge belastninger, sikrer flere sikkerhedsmekanismer stabilitet og forhindrer ulykker.
A) Anti-Fall Safety Device
- Hvis der opstår en mekanisk fiasko, engagerer sikkerhedslåse med guideskinnerne for at forhindre platformen i at falde.
(B) Begrænsningskontakter
- Placeret langs guideskinnerne for automatisk at stoppe platformen i den rigtige position.
(C) Modvægtssystem (valgfrit)
- Nogle elevatorer bruger modvægte langs guideskinnerne for at afbalancere platformen og reducere belastningen på motoren.
Vejledningen og løftplatformen i en lastelift er fast forbundet med ruller eller guide sko, hvilket sikrer glat lodret bevægelse. Platformen løftes af hydrauliske cylindre, kæder eller trådtov, mens sikkerhedssystemer forhindrer ulykker. Denne opsætning giver en stabil, effektiv og sikker løfteløsning til transport af varer mellem gulve.
